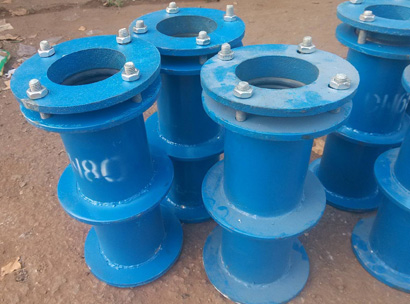

金恒公司生产的防水套管是根据 建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且需将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管和柔性防水套管的区别
       刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；
   　柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性防水套管。穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。

柔性防水套管说明：
    1、本图尺寸均以毫米来计。
    2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
    3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
    4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且需将套管浇固与墙内。
    5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径较小应比翼环直径（ D6 ） 200mm
    6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
    7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

A型钢制柔性防水套管



说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

B型钢制柔性防水套管

 说明：
1、柔性填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏：聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。
4、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

柔性防水套管质量要求



名称	标准
橡胶密封圈的硬度、 物理性能、质量、 尺寸和公差及检验	HG/T3091：2000
金属表面生锈处理	GB8923-88/标准中的ST3

柔性防水套管主要尺寸、重量表





DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	A型重量(k曲		B型重量(kg)
							I型	Ⅱ型							I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-

          注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。
