柔性、刚性防水套管

      柔性、刚性防水套管

      1、使用范围本产品适用于民用、一般工业、市政给排水工程构（建）筑物。2、分类应用a、防水套管结构形式分为柔性防水套管（a/b管型）、刚性防水套管（a/b/c型）及刚性防水翼环三种类型。柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物外墙。ⅰ型密封圈适用于一般防水要求，ⅱ型适用于比较严密的防水要求。适用温度：-20℃--250℃。特殊要求…


      1、使用范围
      　　本产品适用于民用、一般工业、市政给排水工程构（建）筑物。
      2、分类应用

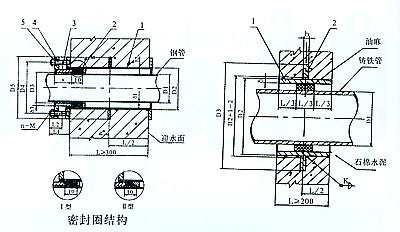

      　　a、防水套管结构形式分为柔性防水套管（A/B管型）、刚性防水套管（A/B/C型）及刚性防水翼环三种类型。
      　　柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物外墙。
      　　Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于比较严密的防水要求。适用温度：-20℃--250℃。特殊要求请订货时说明。
      　　当穿墙管与泵或增压设备连接的进、出管道时，宜在连接处设置柔性连接。
      　　刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物上墙的管道上就近设置柔性连接，A型适用于钢管，B、C型适用于球墨铸铁管。
      名称 标准
      橡胶密封圈的硬度、物理性能、质量、尺寸和公差及检验 HG/T3091:2000
      金属表面生锈处理 GB8923-88/标准中的ST3
      主要尺寸、重量表
      DN D1 D2 D3 D4 D5 I I0 I1 I2 D1 D2 D3 n-M A型重量（kg） B型重量（kg）
      Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
      50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.40 / 14.60 /
      65 76 114 80 165 220 65 28 25 72 30 3.75 4 8 4-M12 16.89 17.07 17.18 17.35
      80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
      100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
      125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
      150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
      200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
      250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
      300 325 377 333 435 495 72 28 30 90 46 8 10 10 8-M20 89.37 90.02 90.35 91.14
      350 377 426 385 485 545 72 32 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 1.1.5
      400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114.0 114.8 115.3 116.4
      450 480 530 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 / /
      500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 / /
      600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 / /
      700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7 / /
      800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280.0 282.3 / /
      900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 / /
      1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 / /

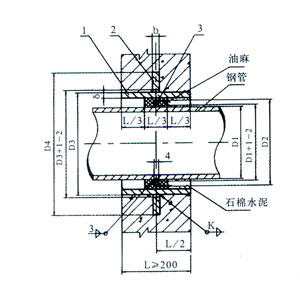

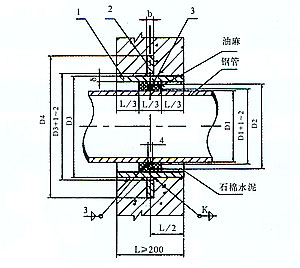

      刚性防水套管（A型）

      适用范围：
      　　刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。
      刚性防水套管（A型）尺寸、重量表
      DN D1 D2 D3 D4 δ b k 重量（kg） DN D1 D2 D3 D4 δ b k 重量（kg）
      50 60 80 114 225 3.5 10 4 4.49 500 530 550 590 730 10 16 10 44.54
      65 75.5 95 121 230 3.75 10 4 4.66 60 630 660 690 830 10 16 10 54.50
      80 89 110 140 250 4 10 4 5.33 700 720 750 790 920 10 16 10 61.43
      100 108 130 159 270 4.5 10 5 6.36 800 820 850 880 1020 10 16 10 69.12
      125 133 155 180 290 6 10 6 8.33 900 920 950 980 1120 10 16 10 76.81
      150 159 180 219 330 6 10 6 10.06 1000 1020 1050 1080 1230 10 16 10 84.50
      200 219 240 273 385 8 12 8 15.9 1200 1220 1250 1290 1430 12 20 12 122.5
      250 273 295 325 435 8 12 8 18.68 1400 1420 1450 1490 1630 12 20 12 141.3
      300 325 345 377 500 10 14 10 27.40 1600 1620 1650 1690 1830 14 20 14

      176.4
      350 377 400 426 550 10 14 10 30.95 1800 1820 1850 1900 2040 16 20 16 516.6
      400 426 445 480 600 10 14 10 34.35 2000 2020 2020 2100 2240 16 20 16 239.3
      450 480 500 530 650 10 14 10 37.85
      刚性防水套管（B型）
      适用范围：
      　　刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，B型适用于球墨铸铁管。
      刚性防水套管（B型）尺寸、重量表
      DN D1 D2 D3 δ b k 重量(kg) DN D1 D2 D3 δ b k 重量(kg)
      铸铁管 球墨铸铁管 铸铁管 球墨铸铁管
      75 93 / 140 250 4 10 4 5.33 500 528 532 590 730 10 16 10 44.54
      100 118 118 168 280 4.5 10 5 6.27 600 630.8 635 690 830 10 16 10 54.50
      150 169 170 219 330 6 10 6 10.06 700 733 738 790 930 10 16 10 62.19
      200 220 220 273 385 8 12 8 15.90 800 836 842 900 1040 10 16 10 70.65
      250 271.6 274 325 435 8 12 8 18.68 900 939 945 1000 1140 10 16 10 78.34
      300 322.8 326 377 500 10 14 10 27.40 1000 1041 1048 1100 1240 10 16 10 104.7
      350 374 378 426 550 10 14 10 30.98 1100 1144 / 1200 1340 12 20 20 114.1
      400 425.6 429 480 600 10 14 10 34.35 1200 1246 1255 1300 1450 12 20 20 124.4
      450 476.8 / 530 650 10 14 10 37.85

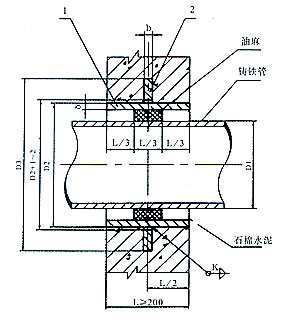

      刚性防水套管（C型）
      适用范围：
      　　刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，C型适用于球墨铸铁管。
      刚性防水套管（C型）尺寸、重量表
      DN D1 D2 D3 D4 b c 重量(kg) DN D1 δ D3 D4 b c 重量(kg)
      铸铁管 球墨铸铁管 铸铁管 球墨铸铁管
      75 93 / 115 135 245 12 10 9.25 500 528 532 555 595 735 22 18 81.94
      100 118 118 140 160 270 12 10 10.89 600 630.8 635 660 700 840 22 18 96.27
      150 169 170 190 220 330 16 12 21.12 700 733 738 760 805 945 26 20 126.1
      200 220 220 240 270 380 16 12 25.91 800 836 842 865 910 1050 26 20 142.4
      250 271.6 274 295 325 435 16 12 31.17 900 939 945 970 1020 1160 28 20 175.3
      300 322.8 326 377 380 500 16 12 37.40 1000 1041 1048 1075 1025 1265 28 20 193.3
      350 374 378 400 435 555 20 16 50.66 1100 1144 / 1070 1225 1365 30 24 229.4
      400 425.6 429 450 485 605 20 16 56.45 1200 1246 1255 1280 1335 1475 30 24 250.0
      450 476.8 / 500 535 655 20 16 62.24
