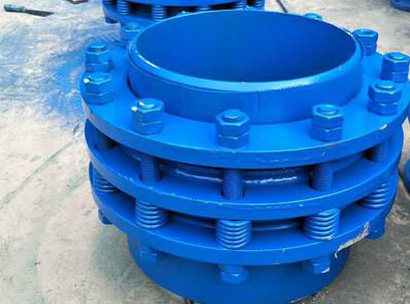

XZ无推力旋转补偿器
产品介绍 无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需要两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力。原理 是通过成双旋转筒和l力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着z轴*旋转，以达到力偶两边热管上产生的热胀量的吸收…
产品介绍
无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需要两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力。
原理
是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴*旋转，以达到力偶两边热管上产生的热胀量的吸收。
特点
1、补偿器不产生内向压力（或盲板推力），因而补偿器两端的固定支架可以做的很小。
2、补偿器在保温时不必留出热身缩量，因而热损失较小。
3、补偿器拥有较合理的密封面结构，从而是密封材料和密封面的磨损很 为轻微，可在长时间内不产生泄露。
优点
1、补偿量大，可根据自然地形及管道强度布置，较大一组补偿器可补偿器500mm管段；
2、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大孔径管道；
3、密封性能优越，长期运行不需维护；
4、投资大大节约；
5、设计计算方便；
6、旋转补偿器可安装在蒸汽地埋和热力地埋管上，可大量节约投资和提高运行*性。
技术参数
|
序号order |
公称通径（DN） |
接口尺寸（ D ） |
较大外形尺寸（D1） |
产品长度（L） |
|
1 |
50 |
57 |
142 |
225 |
|
2 |
80 |
89 |
190 |
250 |
|
3 |
100 |
108 |
220 |
250 |
|
4 |
125 |
133 |
240 |
280 |
|
5 |
150 |
159 |
275 |
280 |
|
6 |
200 |
219 |
335 |
300 |
|
7 |
250 |
273 |
395 |
300 |
|
8 |
300 |
325 |
450 |
350 |
|
9 |
350 |
377 |
510 |
350 |
|
10 |
400 |
426 |
560 |
350 |
|
11 |
450 |
480 |
610 |
380 |
|
12 |
500 |
530 |
670 |
380 |
|
13 |
600 |
630 |
760 |
400 |
