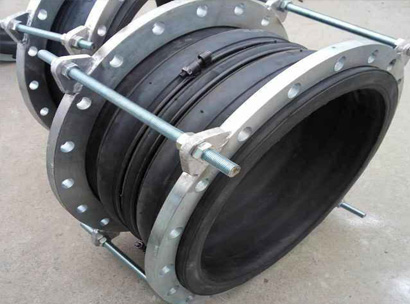

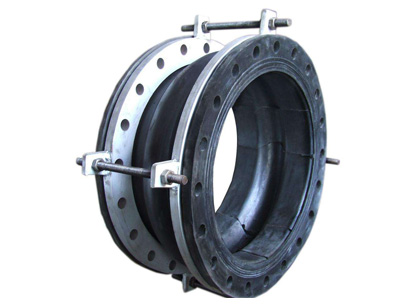

可曲挠双球橡胶接头介绍

JGD-A型可曲挠双球橡胶接头 采用多波设计增加了橡胶接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等，它以独特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备，有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。由于双球体橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，特别适用于震动较大、冷热变化频繁的管道。

---

可曲挠双球橡胶接头优势

可曲挠双球橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是瑞通公司采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、吸振降噪效果好，安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

可曲挠双球橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。瑞通严格按照国际标准及原料质量要求，杜绝偷工减料现像，环保标准即产品原料不但需要新料，还需要环保级新料。

---

可曲挠双球橡胶接头用途

     由于可曲挠橡双球体胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

适用介质：

根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐低温、耐磨等各个品种，适应多种介质和环境。

材质

橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。

---

安装说明

1、双球体橡胶接头在管道施工时，需让其处于自然状态，严禁超位移很 限安装。

2、当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

3、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止产品在运行过程中失去稳定性。

4、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1-2000的法兰。

5、管道需有固定支撑或固定托架，固定托架的力需大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。

6、安装时应远离热源，严禁使用不符合本产品要求的介质。

7、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

8、当管道位移量大于等于接头的较大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于很 限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。

9、高层给水或悬空给水，管道应固定在吊架、托架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力需大于管道轴向力)。

10、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。

---

安装方法

1、可曲挠橡胶接头在安装时严禁超位移很 限。

2、安装螺栓要对称，逐步加压拧紧，以防局部泄露。

3、平地、悬空、垂直安装橡胶接头时，橡胶接头的实际工作轴向位移压力应小于管道的支撑力，否则应安装防拉脱装置以防止工作受压拉脱。

4、橡胶接头应远离热源，臭氧区域，严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。

5、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。

6、DN200MM以上产品在安装时，请用蝶阀专用法兰或者小口径法兰，以免防止在安装后出现法兰拉脱、漏水、渗水现象。

使用安装

1、可曲挠橡胶接头管道施工时，需让其处于自然状态，不要人为的在安装时产品产生人为变形。当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时，应位于水泉一侧，与水泉之间应安装金属变径接头，且安装在变径的大口径出处。

5、当管道位移量大于等于接头的较大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于很 限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。

6、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力需大于管道轴向力)。

7、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝扣接头应使用标准扳手匀力拧紧，不要用加力秆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头，应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。

---

可曲挠双球橡胶接头技术参数

公称通经		长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔径 mm	螺栓孔*直径mm	轴向位移mm		横向位移 mm	偏转角度 (a1 +a2 )
mm	英寸						伸长	压缩
50	2	165	18	4	17.5	125	30	50	45	35°
80	3	175	20	8	17.5	160	35	50	45	35°
100	4	225	22	8	17.5	180	35	50	40	35°
125	5	230	24	8	17.5	210	35	50	40	35°
150	6	325	24	8	22	240	35	50	40	35°
200	8	325	24	8	22	295	35	50	40	35°
250	10	325	28	12	22	350	35	60	35	30°
300	12	325	28	12	22	400	35	60	35	30°
350	14	28	16	23	23	460	35	60	40	25°
400	16	30	16	25	25	515	35	50	40	25°
450	18	30	20	25	25	565	35	50	40	25°
500	20	32	20	25	25	620	35	50	35	25°
750	30						35	50	30	25°
1000	40	44	28	34	34	1160	35	50	30	25°
1200	48	48	32	41	41	1380	350	50	30	25°

注：1.特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92或者CJ/T208-2005。
2.悬空给水使用DN200以上产品，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。
3.用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
